Laser Cut_Proceso_Brenda Figueroa

Mi concepto es simplemente un círculo - cuadrado - círculo.

En este paso yo me tardé mucho ya que es cuando utilizamos los "contours", se tienen que hacer en una distancia (en este caso) de 11 y se pueden hacer los que quieras, yo hice dos círculos al principio un cuadrado rotado en medio y dos círculos al final. Se tiene que hacer tanto interior como exteriormente, se puede utilizar el comando offset o hacer una figura más pequeña por dentro. Es importante respetar los layers desde el principio para que no se vayan confundiendo e ir poniendo un layer a cada cosa que se dibuje.

En este paso utilicé el comando loft para crear la superficie tanto interior como exterior. Se tienen que seleccionar las curvas en el mismo punto aproximadamente, de lo contrario el loft lo hará de los puntos que seleccionemos.

Es necesario crear superficies de corte para después crear intersecciones. Con el comando "Plane" se hace cada plano de corte, en este caso hice 12 radiales a 360º y 19 verticales con 2.5cm de distancia. Utilicé el comando array para hacer la copia de los planos.

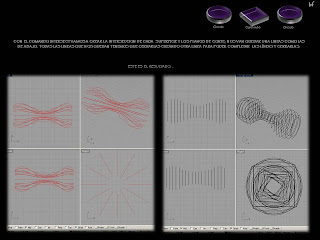

Con el comando Intersect vamos a crear la intersección de cada superficie y los planos de corte; nos van a quedar unas líneas como las de abajo. Todas las líneas que nos quedan tenemos que cerrarlas creando otra línea para poder completarlas y cerrarlas.

En este paso vamos a utilizar el comando "Planar Surface", eso es para que con las líneas que cerramos en el paso anterior hagamos superficies planas.

Aqui se juntan los dos resultados del Planar Surace, en este punto ya se encontraron las intersecciones entre ellos y quedan pequeñas líneas que nos serviran para hacer pipes.
Este es el resultado cuando utilice el comando Pipe, cada línea del paso anterior se tiene que convertir en Pipe, de 3.2mm de diámetro, pero tendrá que ser el doble de las líneas anteriores, esto es para poder intersectarlos con las superficies en los dos sentidos. A cada superficie se le tiene que dar offset de 0.5mm eligiendo solid y both sides.

En este paso se unieron los pipes y las superficies para poder utilizar el comando Difference y así se puedan ensamblar.

En el menu de Solid se encuentra el comando Difference, que utilice en este paso.

`

A cada pieza de la superficie se le tiene que poner Unroll Surface y lo "desglosará" de esta manera. Nos vamos al menú de Curve, Curve from objects y duplicate Border para crear una polilínea de la pieza que se va a mandar a cortar.

Y por último, aquí tenemos la plantilla que se utilizará para el router, tenemos que guardar el archivo en dwg para poder routerear desde autocad.
